Güneş Panellerinde Gümüş Bağımlılığına Son: Bakır Tabanlı Yeni İletken Macun Teknolojisi

Güneş enerjisi sektörü küresel çapta rekor üretim kapasitelerine ulaşırken, fotovoltaik hücre üretiminin en pahalı ve kritik girdilerinden biri olan gümüşe bağımlılık endüstri için ciddi bir darboğaz yaratıyor. Çin'deki Central South Üniversitesi'nden malzeme bilimcileri, fotovoltaik metalizasyon süreçlerinde gümüş tüketimini radikal biçimde azaltacak umut verici bir yüzey mühendisliği tekniği geliştirdi.

Güneş Hücrelerinde Gümüş Krizine Karşı Çekirdek-Kabuk Çözümü

Geleneksel silisyum ve heteroeklem (HJT) güneş hücrelerinde elektriksel iletkenliği sağlamak adına yoğun olarak saf gümüş pastaları kullanılıyor. Ancak gümüşün yükselen piyasa fiyatı ve sınırlı rezervleri, yeşil enerji dönüşümünü daha ekonomik ve ölçeklenebilir kılmak isteyen üreticileri alternatif arayışına itiyor. Bakır, mükemmel iletkenliği ve düşük maliyetiyle öne çıksa da oksidasyona yatkınlığı ve uzun vadeli güvenilirlik problemleri nedeniyle tek başına yeterli olamıyordu.

Araştırma ekibi, mikron ölçekli bakır çekirdeklerin etrafını ince bir gümüş tabakasıyla kaplayarak (Cu@Ag) oksidasyonu önlemeyi ve iletkenliği korumayı başardı. Üstelik geliştirilen yeni formülasyon, toplam karışımda yalnızca %17 oranında gümüş içeriyor ve pahalı nano-gümüş parçacıklarına ihtiyaç duymuyor.

Yüzey Çıkıntı Mühendisliği ile Yüksek İletkenlik

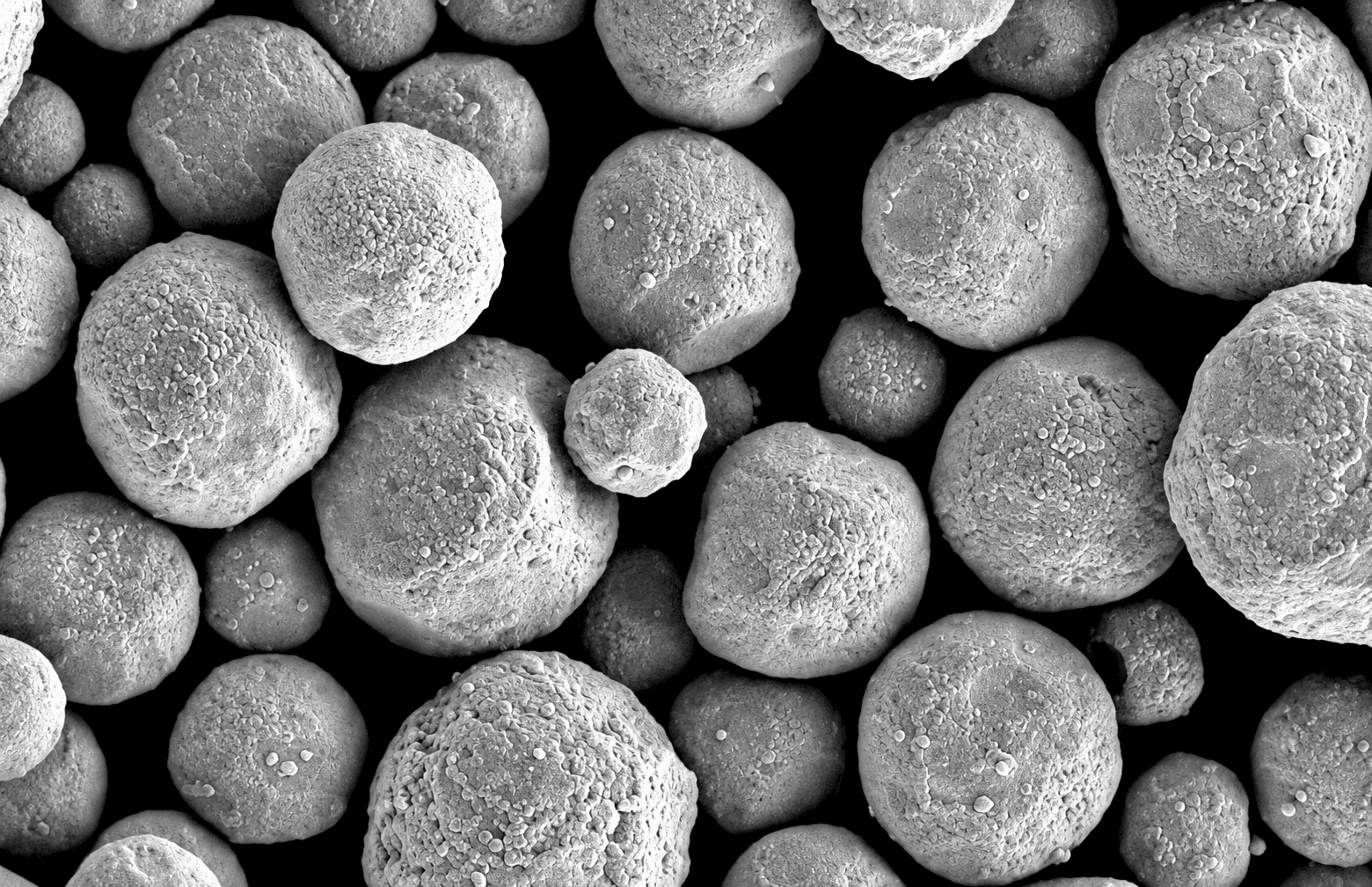

Araştırmanın çığır açan yönü, toz parçacıklarının morfolojisinde saklı. Bilim insanları, kaplama işlemi sırasında gümüş nitrat (AgNO₃) ekleme hızını kontrol ederek partikül yüzeylerinde mikro ölçekli pürüzler ve çıkıntılar oluşturdu. Taramalı elektron mikroskobu (SEM) ile yapılan analizler, pürüzlü yüzeylerin macunun reolojik ve elektriksel özelliklerini doğrudan iyileştirdiğini gösterdi:

• Daha Güçlü Parçacık Teması: Yüksek yüzey çıkıntı yoğunluğu, macun kürlendiğinde parçacıklar arasındaki elektriksel temas alanını genişleterek hacimsel özdirenci 0,72 × 10⁻⁴ Ω·cm seviyesine düşürdü.
• Kusursuz Baskı Kararlılığı: Tiksotropik geri kazanım oranı %72,1'den %83,2'ye yükselerek serigrafi (screen printing) baskı sırasında hat kaymalarını ve deformasyonları önledi.
• Yapısal Dayanıklılık: Doğrusal viskoelastik bölgenin neredeyse iki katına çıkması (11,96 Pa'dan 23,34 Pa'ya), üretim hatlarında mekanik baskılara karşı üstün kararlılık sağladı.

"Geliştirdiğimiz yöntem sayesinde ek nano-gümüş katkısına ihtiyaç duymadan, yalnızca yüzey morfolojisini kontrol ederek yüksek iletkenlik ve mükemmel serigrafi performansı elde ettik. Bu yaklaşım, fotovoltaik sektöründe malzeme maliyetlerini ciddi oranda aşağı çekecek esnek bir yol haritası sunuyor." — Dr. Minggang Li, Çalışmanın Eşyazarı

Geleceğin Fotovoltaik Hatları İçin Yeşil ve Düşük Maliyetli Bir Alternatif

PET yüzeyler üzerine serigrafi baskıyla uygulanan ve 200 °C gibi düşük bir sıcaklıkta sadece 15 dakikada kürlenen bu yeni iletken pasta, özellikle yeni nesil esnek güneş panelleri ve düşük sıcaklık gerektiren heterojunction (HJT) hücre mimarileri için benzersiz bir avantaj vadediyor. Nadir ve pahalı madenlerin kullanımını en aza indiren bu tür yenilikçi malzeme teknolojileri, güneş enerjisini hem ekonomik hem de çevresel açıdan daha sürdürülebilir bir geleceğe taşıyor.
